Vorlagen


Gibt's fertige Vorlagen?
Hier sind nun noch einige Karten, die ich bereits fertig berechnet habe. Die Auflösung ist nicht sehr hoch (1044x720), reicht jedoch für kleinere Kugeln bereits aus. (Ein Jupiter-Modell mit einem Durchmesser von 12cm ist problemlos möglich):

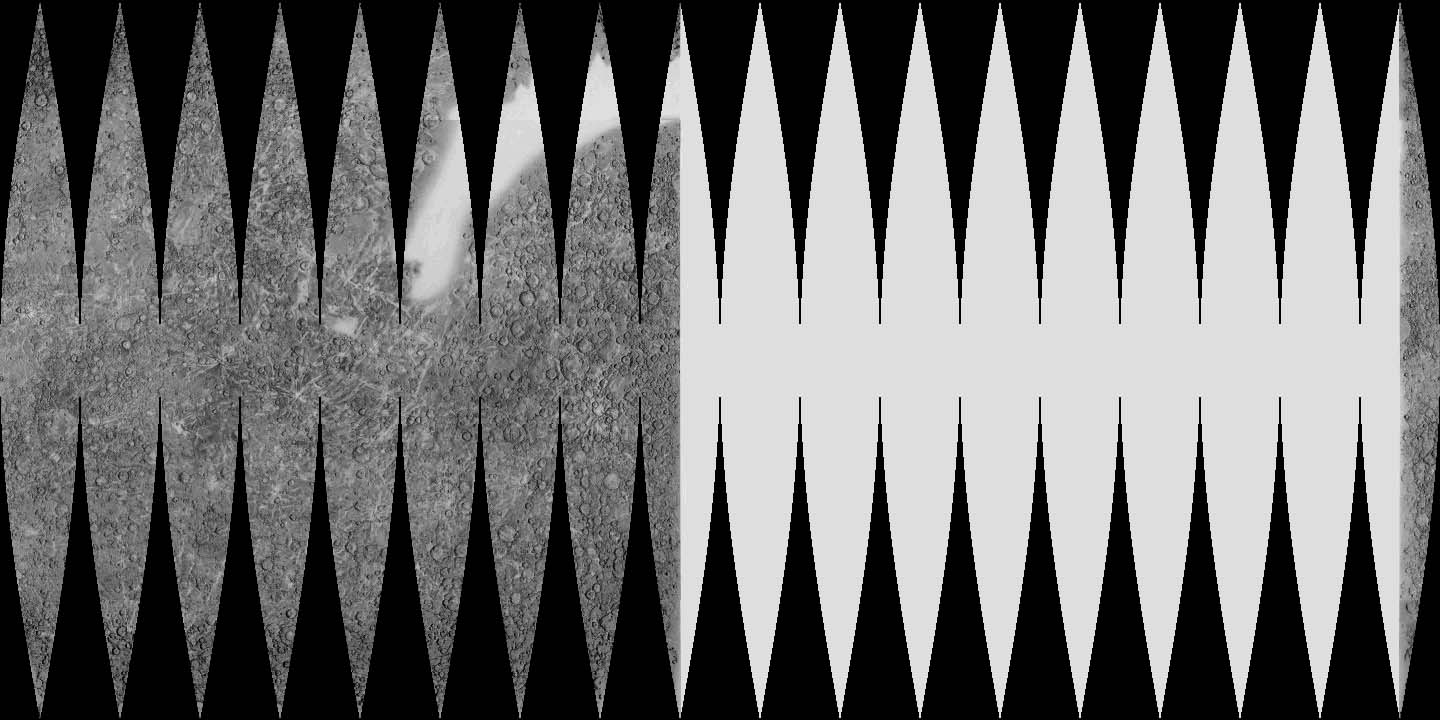

Merkur JPG-Datei mit 1044x720 Pixel
Venus (Infrarot) JPG-Datei mit 1044x720 Pixel
Venus (Radar) JPG-Datei mit 1044x720 Pixel

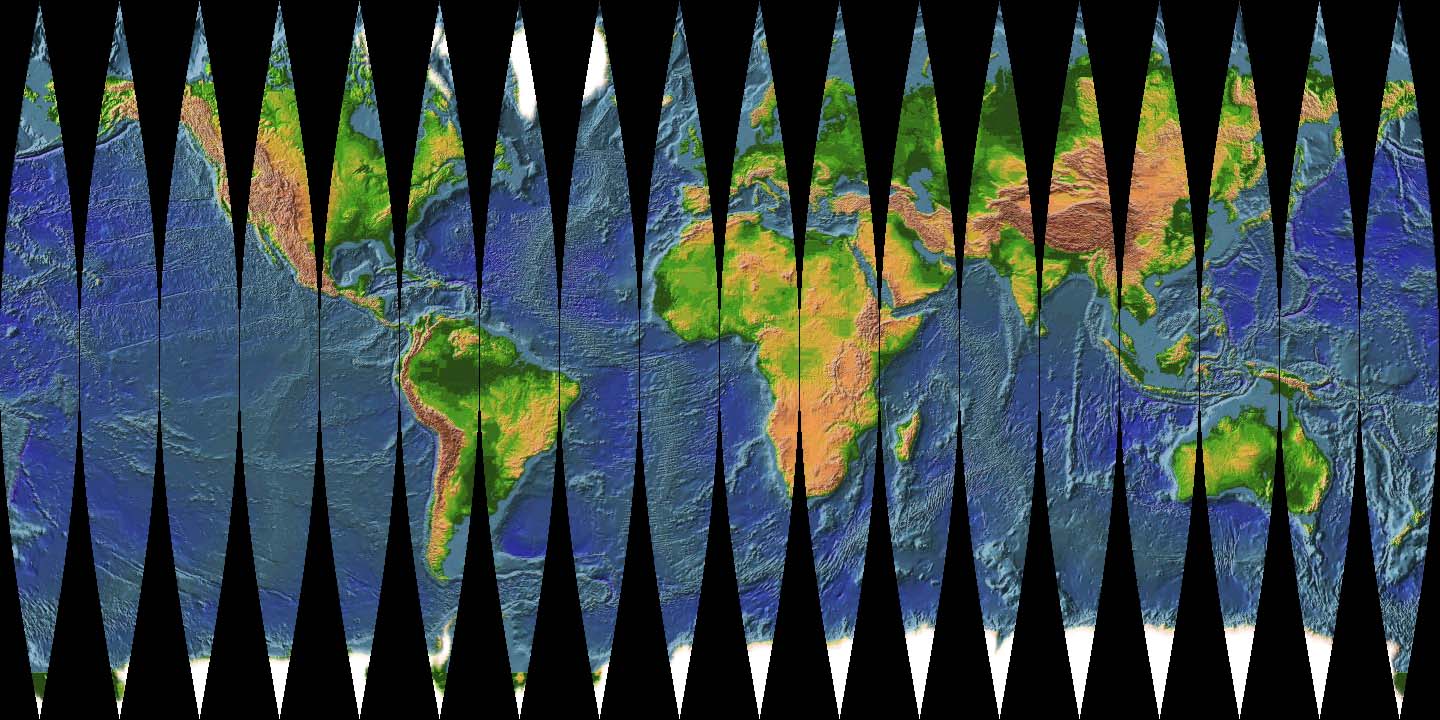

Erde JPG-Datei mit 1044x720 Pixel

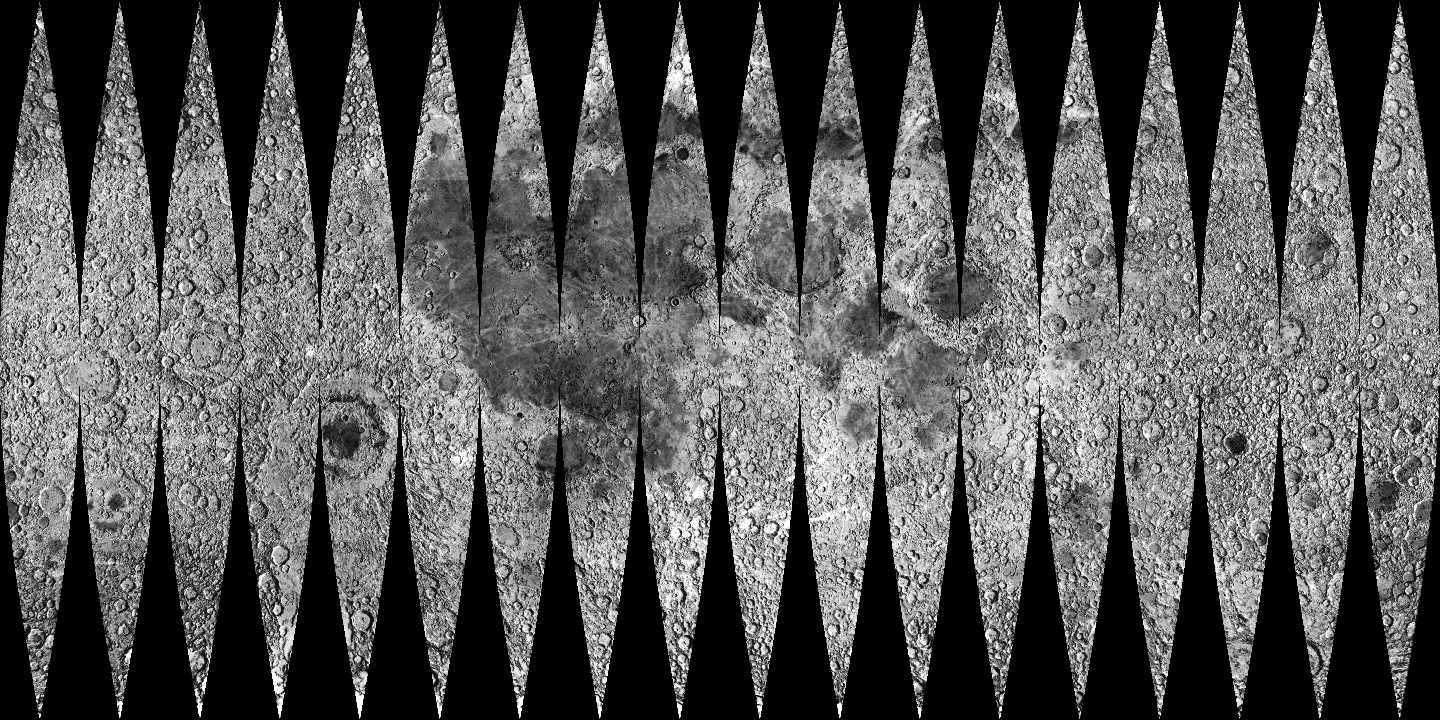

Mond JPG-Datei mit 1044x720 Pixel

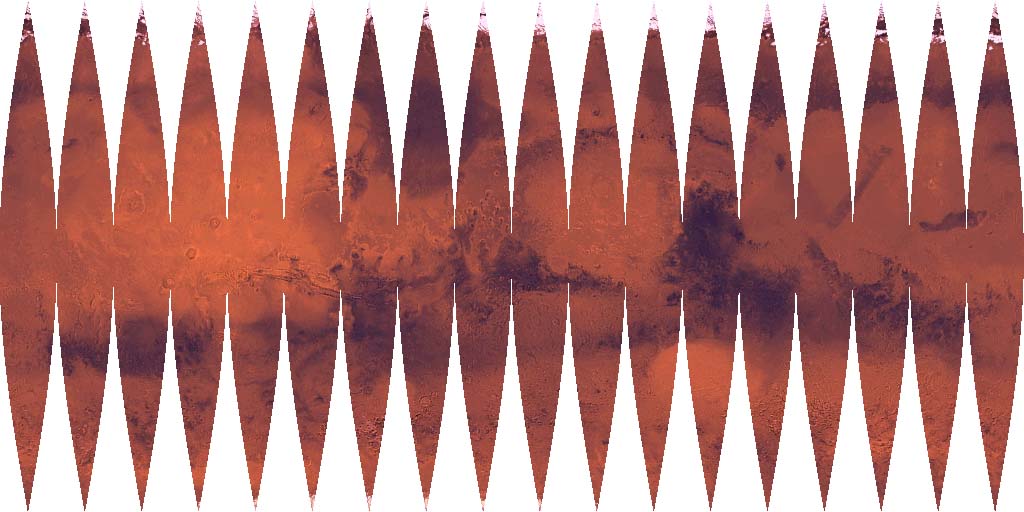

Mars JPG-Datei mit 1024x512 Pixel

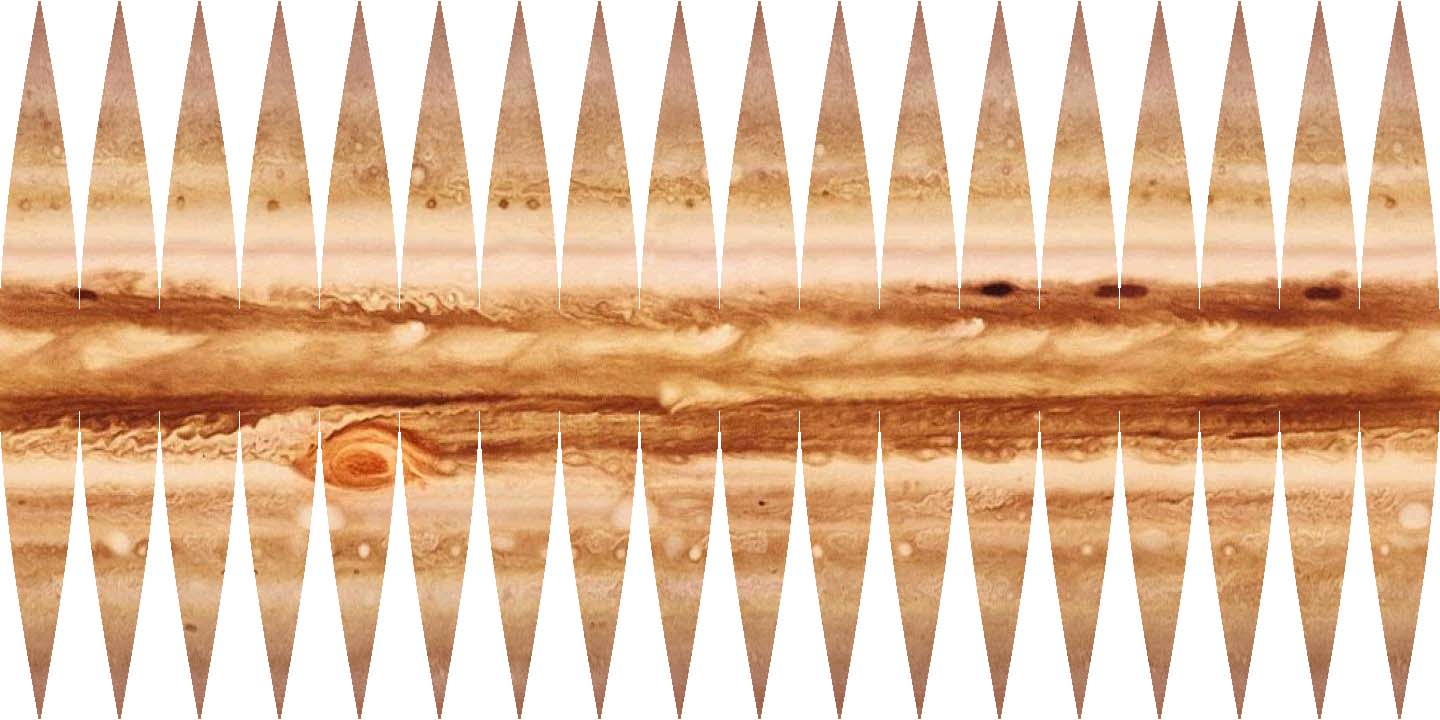

Jupiter JPG-Datei mit 1044x720 Pixel

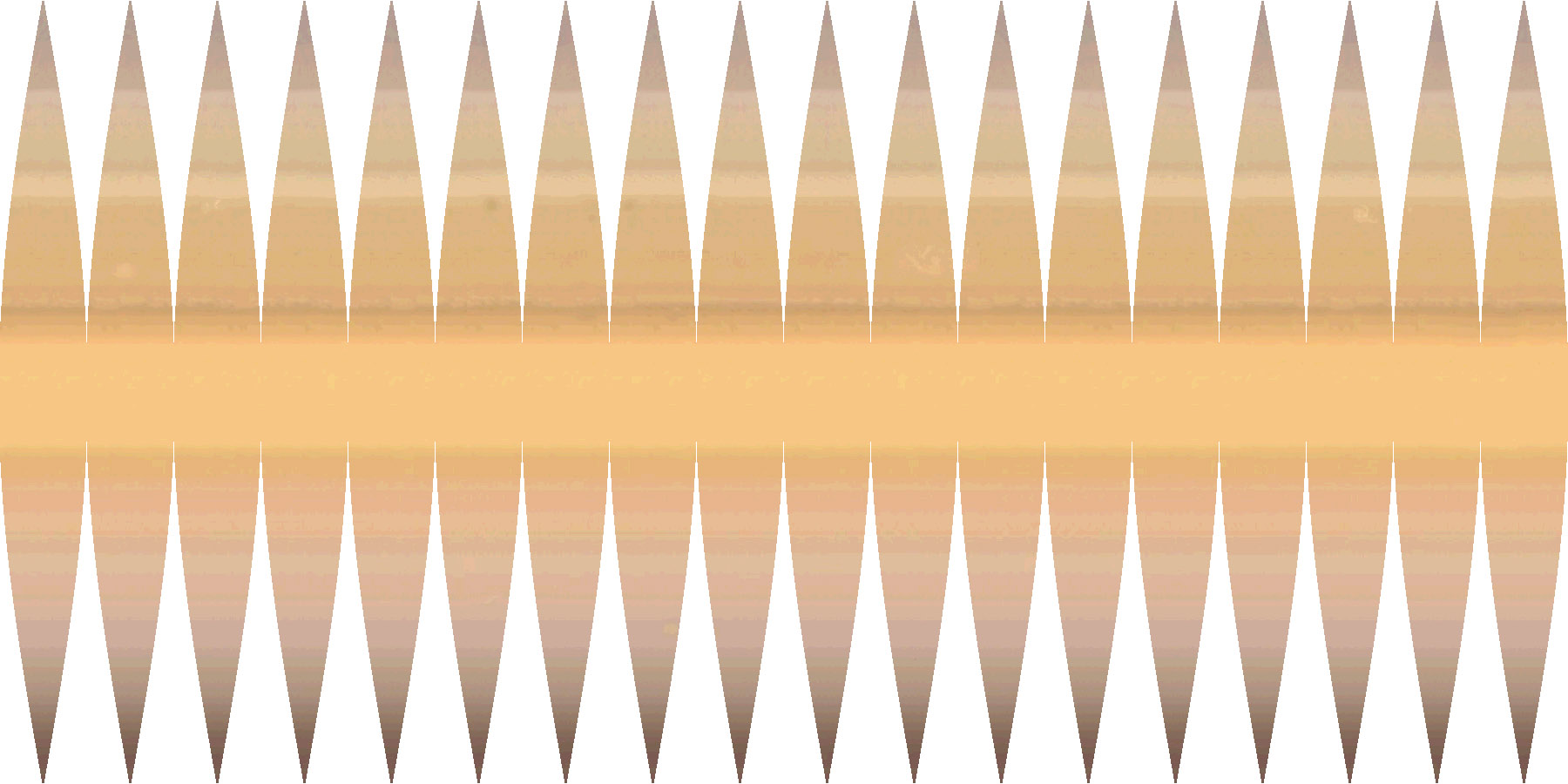

Saturn JPG-Datei mit 1800x900 Pixel
Uranus JPG-Datei mit 1024x512 Pixel
Neptun JPG-Datei mit 1024x512 Pixel

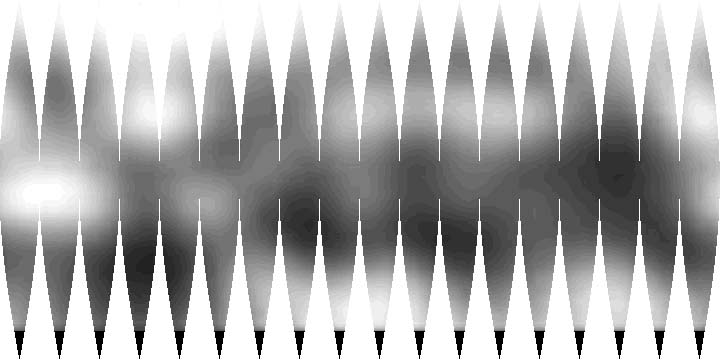

Pluto JPG-Datei mit 720x360 Pixel



Was ist mit den Saturn-Ringen?

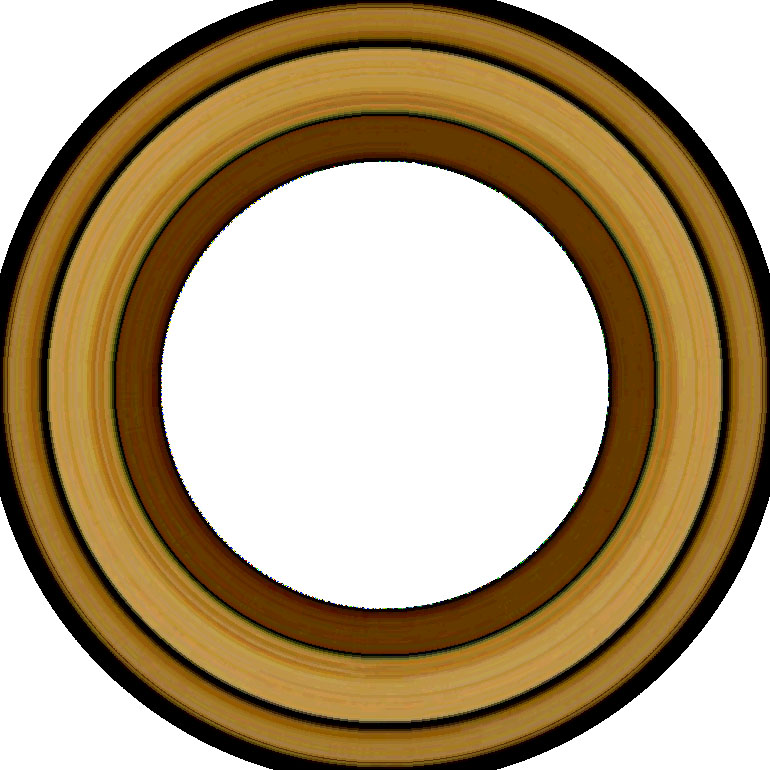

Auch für die Saturn-Ringe gibt es eine fertig berechnete Vorlage: Saturn-Ringe (JPG-Datei mit 770x770 Pixel)
Zur Befestigung der Ringe am Saturnglobus kann man diese z.B. auf eine durchsichtige Folie (Overheadfolie) aufkleben. Aus dieser Folie schneidet man anschließend ein Loch in der Größe des Saturn-Globus und klebt die Folie mit den Ringen am Äquator des Saturn-Globus fest (z.B. mit Tesafilm).

Was gibt's sonst noch?
Zum Schluß noch eine kleine Tabelle mit einigen Größenangaben. In der dritten Spalte sind die Umrechnungsfaktoren angegeben, um zu einem vorgegebenen Erd-Globus ein maßstabsgetreues Modell des Sonnensystems anzufertigen.
PlanetDurchmesserFaktor
(km)(Erde=1)
Merkur48780,382
Venus121000,949
Erde12756,341
Mars67860,532
Jupiter14298411,209
Saturn1205369,449
Uranus511084,006
Neptun495383,883
Pluto23500,184
Sonne1392000109,122
Mond34760,272



Der Aussendurchmesser der Saturnringe beträgt 273560km, also das 2,3fache des Saturndurchmessers. Der Innendurchmesser der Ringe beträgt 149020km, also nur das 1,2fache des Saturndurchmessers.
Für die Umrechnung beachte man, daß die Breiten der obigen Karten (z.B.1024Pixel) jeweils dem Umfang des entsprechenden Planeten entsprechen. (Bei den Saturnringen entspricht die Breite (770Pixel) dem Aussendurchmesser).

Und nun viel Spaß beim Basteln.
